Le réducteur de pression est un dispositif qui réduit et stabilise la pression d’entrée à la pression désirée en sortie. Quand la pression dans le réseau est trop élevée, le réducteur de pression la stabilise à la valeur étalonnage, ainsi des oscillations de pression dans le pression n’auront pas d’impact significatif sur le réseau.
DOMAINES D’APPLICATION
- Installations hydrauliques
- Installations de chauffage et de climatisation
- Arrosage
- Installation avec fluides non agressifs
CARACTÉRISTIQUES TECHNIQUES
- Fonctionnement à piston avec siège compensé
- Corps en laiton nickelé
- Raccords filetés femelle
- Pression de fonctionnement max: 25 bars
- Plage de réglage de 1 à 6 bars
- Température de fonctionnement de 0 à 80°C
- Étalonnage d’usine à 3 bars
- Raccord pour manomètre 1/4″ (des deux côtés)
- Diamètres disponibles de 1/2″ à 3″
INSTALLATION

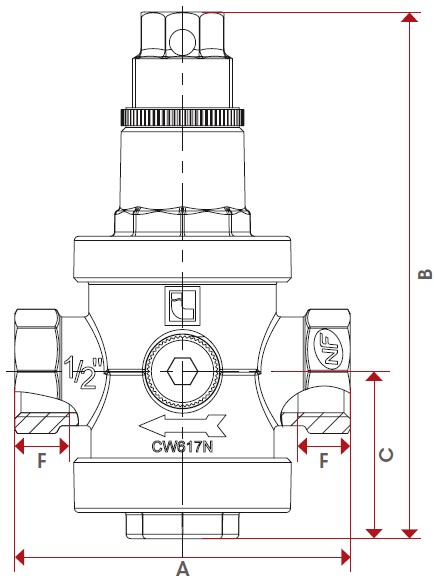

DIMENSIONS
| Diamètre (mm) | 13/15 | 20 | 25 | 30 | 40 | 50 | 65 | 80 |
|---|---|---|---|---|---|---|---|---|
| Diamètre (pouces) | 1/2″ | 3/4″ | 1″ | 1″1/4 | 1″1/2 | 2″ | 2″1/2 | 3″ |
| A | 77 | 85 | 91 | 118 | 126 | 142 | 147 | 179 |
| B | 125,5 | 125,5 | 159 | 218 | 225 | 250 | 270 | 290 |
| C | 40 | 40 | 59 | 69,5 | 126 | 87 | 88 | 97,5 |
| F | 12 | 12 | 13 | 18 | 18 | 20 | 20 | 22 |
