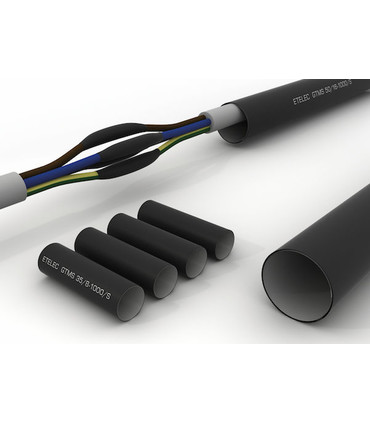

Kit de jonction thermo-retractable

Principe d’utilisation

• Dénuder les câbles sur au moins 110-120 mm
• S’assurer que l’ensemble des fils composant le câble, ainsi que le câble lui-même est exempt d’aspérités et de salissures pouvant perturber la rétraction de la gaine et sa parfaite étanchéité.
• Enfiler le manchon de gaine thermo rétractable principal sur l’un des deux câbles à raccorder
• Enfiler les petits manchons de gaine thermo rétractable sur chaque bout des fils du câble à raccorder.
• Préparer les bouts de fil en positionnant les raccords de façon décalée l’un par rapport à l’autre. (Voir photo 2 du produit). Ce décalage permettra de respecter un diamètre acceptable pour l’ensemble du complexe une fois la rétraction finale terminée.
• Raccorder les conducteurs au moyen des manchons à sertir pré isolés et rétreindre les manchons thermo rétractables. L’adhésif doit former un bourrelet à chaque extrémité du manchon.
• Ramener la gaine thermo rétractable principale sur l’ensemble des raccords, et commencer le rétreint en chauffant du milieu vers les extrémités. Vérifier que le bourrelet d’adhésif est bien formé à chaque extrémité.
